东风天锦新款清洗洒水车

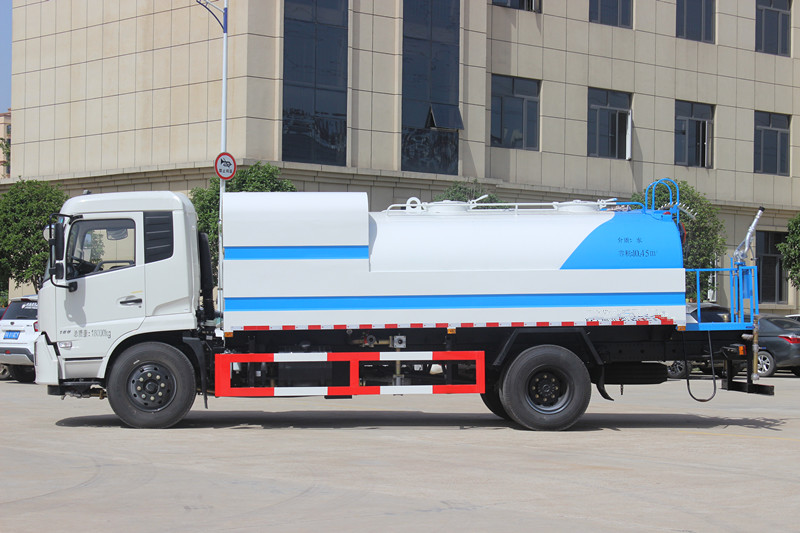

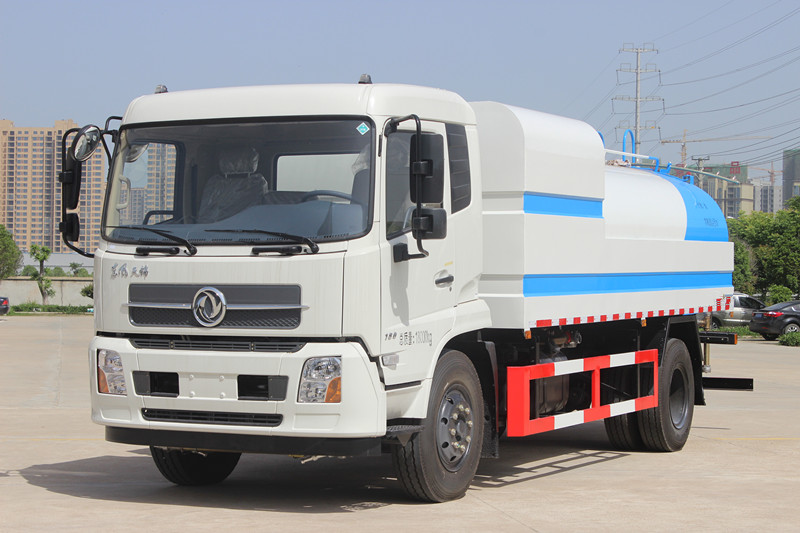

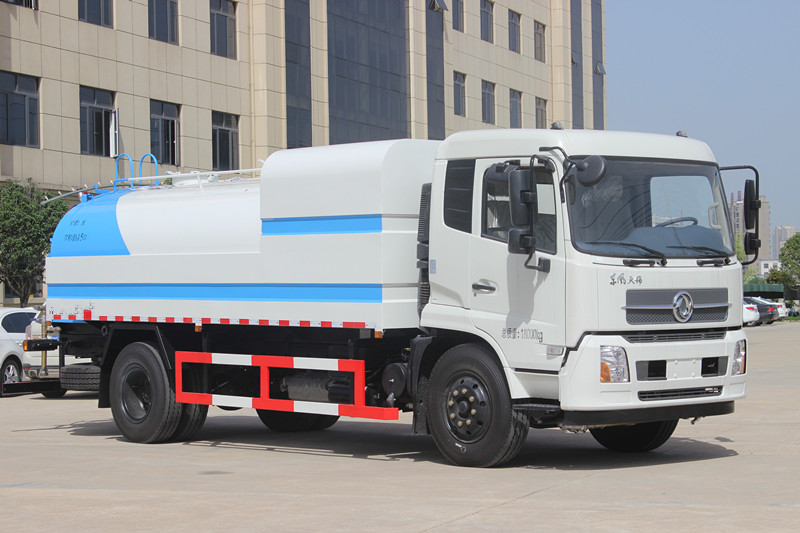

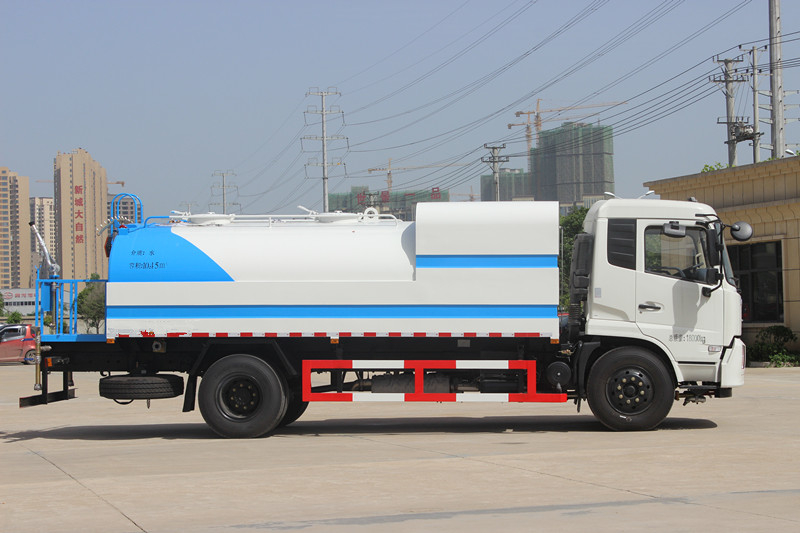

01车辆外观

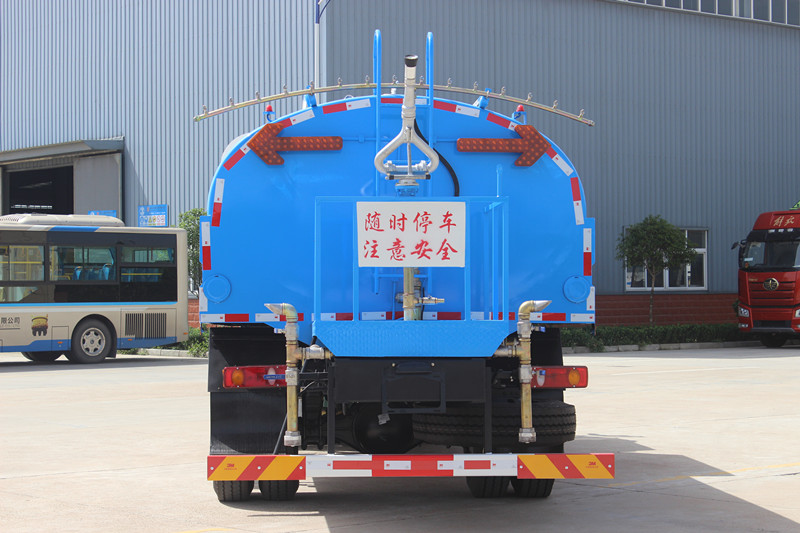

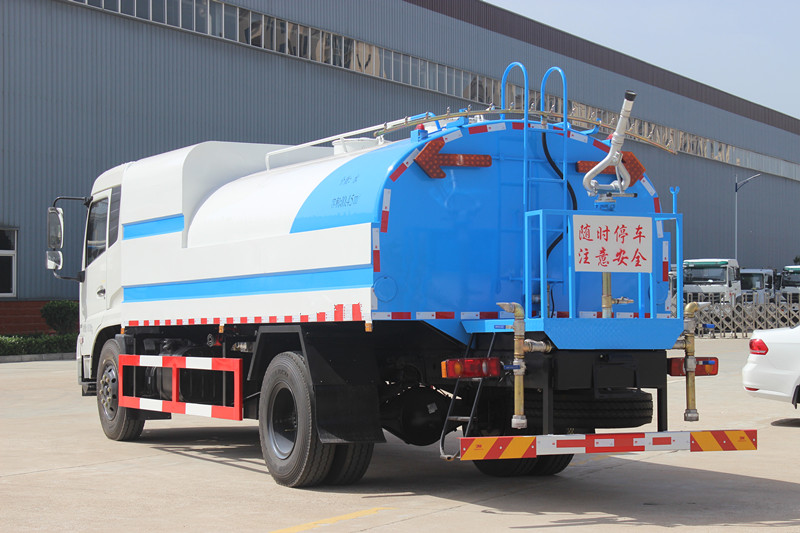

　　采用圆形和方型结构的水箱，采用Q235碳钢钢板裙边，整车造型新颖、美观大方，罐体尾部工作平台有安全防护护栏，保证工作人员安全性，平台上有爬梯方便操作人员上下车观察罐体内情况。

　　该车在标准二类底盘的基础上，加装高压冲洗系统、低压冲洗系统，由机械、液压、电器三部分合为一体的专用冲洗作业车。

02车辆底盘

　　该款车型采用东风天锦原厂底盘，平顶排半驾驶室，康明斯ISB180 50发动机;共轨+SCR技术，前桥4.5吨，后桥9吨，东风6档变速箱，4500mm轴距，395离合器，9.00R钢丝胎，全钢160油箱，超速档，空调，带ABS，行驶记录仪，下防护。

03车辆上装

　　1.整车采用杭州威龙泵水泵。

　　2.全车控制系统采用新式气控球阀进行气动控制，可以实现在驾驶室内分别控制前冲后洒作业。

　　3.罐体采用国标Q235碳钢板材厚度5mm，封头厚度为6mm。

　　4.所有管道采用无缝钢管镀彩锌防腐防锈处理。

　　5.所有进出水口加装黄铜过滤器，上罐口安装过滤网，保证运水清洁，不会造成管道及水泵堵塞或损坏。

　　6.整车管道配备水压表，防止管道压力过大产生故障。

　　7.配备不锈钢高压水炮，车尾LED箭头指示灯。

　　8.所有直通球阀均采用304不锈钢材质，防止漏水及增加美观。

　　9.聚四氟垫片采用聚乙烯材质，防止变形，增加了垫片使用年限。

　　10.罐体做环氧树脂防腐，防腐有效的保证了运输介质的清洁，常规环境下防腐有效时限高于同行产品。

　　11.带低水位报警器，防止水泵空转受损。

　　工作范围:自吸高度：≥7m，洒水宽度：≥24m，最大射程：≥28m;可调节成柱状，射程≥28m;也可调节成雾状;射程≥5m。

04工艺特点

　　1.采用自动流水线罐体生产工艺分为:下料、拼板自动焊、封头旋压成型、罐体一次滚压成型等国内先进生产工艺。罐体材料多采用优质碳钢板生产。特殊用途的情况下也可以根据客户的需要采用304不锈钢。

　　2.所有管道采用无缝钢管镀彩锌、形象高大上，管路耐磨防锈性好。

　　3.所有法兰垫片拒绝使用橡胶，全部采用聚四氟高端垫片，安装后打密封胶，密封性好，不会漏水。

　　4.采用新型罐盖，加装罐盖滤网。

　　5.采用新型的无毒、无味、环保防腐涂料。

　　6.采用螺栓连接，雨后不流黄水，维修简单方便，所有部件先油漆后总装。

生产企业参数
车辆名称：	清洗车	公告批次：	301
车辆型号：	JDA5182GQXDF5	发布日期：	20171031
燃油类型：	柴油	中文品牌：	久鼎风
燃油：	否	英文品牌：
免征：	否	企业名称：	湖北久鼎汽车有限公司
环保：	否	企业地址：	湖北省随州市随州经济开发区季梁大道8号
主要技术参数
外形尺寸(mm)：	8690,8890×2500×3200	货厢尺寸(mm)：
总质量(kg)：	18000	载质量利用系数：
整备质量(kg)：	7825	额定质量(kg)：	9980,10045
挂车质量(kg)：		半挂鞍座(kg)：
前排乘客(人)：	3,2	额定载客(人)：
接近角/离去角(°)：	8/10	前悬/后悬(mm)：	1430/2760
轴数：	2	轴距(mm)：	3650,3800,4200,4500,4700,5000
轴荷：	6500/11500	弹簧片数：	7/9+6,8/10+8
最高车速(km/h)：	98	油耗(L/100Km)：
轮胎数：	6	轮胎规格：	10.00R20 18PR
前轮距：	1880,1900	后轮距：	1800,1860,1820
制动前：		制动后：
制操前：		制操后：
转向形式：	方向盘	起动方式：
防抱死系统：	有
识别代码：	LGAX3C12×××××××××
发动机详细参数
发动机型号	发动机生产企业	排量(ML)	功率(ML)
ISD270 50	东风康明斯发动机有限公司	6700	198
ISD210 50	东风康明斯发动机有限公司	6700	155
ISD180 50	东风康明斯发动机有限公司	4500	132
EQH180-53	东风商用车有限公司	4752	132
ISB180 50	东风康明斯发动机有限公司	5900	132
ISB210 50	东风康明斯发动机有限公司	5900	155
车辆燃料参数
燃料种类：	柴油	依据标准：
排放水平：	国五
其他
1.装备有罐体,水泵,管道系统等设施,用于清理路面,管道沉积物或清洗物体的专用作业车。 2.罐体有效容积 10.45立方米。罐体外形尺寸(长×长轴×短轴)(mm):3700×2400×1500。整车长/轴距(mm)对应关系:8690/4500,8890/4700。侧,后防护装置材料材质:Q235,侧防护焊接加螺栓连接,后防护焊接加螺栓连接,后部防护装置断面尺寸(宽×高)60×120(mm),后部防护离地高度:490mm。安装ABS,ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司。随底盘驾驶室前脸扰流罩为选装件.选装前雾灯.选装卧铺侧窗装饰板
反光标识参数
标识企业：	3M中国有限公司,常州华日升反光材料有限公司	标识商标：	3M,通明
标识型号：	983(983D),TM1200-1(TM1200)
